書本型電機模塊的訂貨數據
功率 (kw) 輸出電流(A) 24V 母線電流最大電纜DC 母線訂貨號 訂貨號 類型 額定重載額定 重載 S6 循環最大Id(A) 消耗長度** 容量(內部風冷，帶涂層) (外部風冷，帶涂層) Pe PH Ie IH IS6 Imax Idmax(A) Idmax(A)
1.6 1.4 3 2.6 3.5 6 3.6 0.85 50/75 100 6SL3120-1TE13-0AA3 6SL3121-1TE13-0AA3
2.7 2.3 5 4.3 6 10 6 0.85 50/75 100 6SL3120-1TE15-0AA3 6SL3121-1TE15-0AA3
4.8 4.1 9 7.7 10 18 11 0.85 50/75 100 6SL3120-1TE21-0AA3 6SL3121-1TE21-0AA3
9.7 8.2 18 15.3 24 36 22 0.85 70/100 100 6SL3120-1TE21-8AA3 6SL3121-1TE21-8AA3
16 13.7 30 25.5 40 56 36 0.9 100/150 100 6SL3120-1TE23-0AA3 6SL3121-1TE23-0AA3
24 21 45 38 60 85 54 1.2 100/150 100 6SL3120-1TE24-5AA3 6SL3121-1TE24-5AA3
32 28 60 51 80 113 72 1.2 100/150 100 6SL3120-1TE26-0AA3 6SL3121-1TE26-0AA3
46 37 85 68 110 141 102 1.5 100/150 200 6SL3120-1TE28-5AA3 6SL3121-1TE28-5AA3
71 57 132 105 150 210 158 1.5 100/150 200 6SL3120-1TE31-3AA3 6SL3121-1TE31-3AA3
107 76 200 141 250 282 200 1.5 100/150 200 6SL3120-1TE32-0AA3 6SL3121-1TE32-0AA3
2x1.6 2x1.4 2x3 2x2.6 2x3.5 2x6 2x3.6 1.0 50/75 100 6SL3120-2TE13-0AA3 6SL3121-2TE13-0AA3
2x2.7 2x2.3 2x5 2x4.3 2x6 2x10 2x6 1.0 50/75 100 6SL3120-2TE15-0AA3 6SL3121-2TE15-0AA3
2x4.8 2x4.1 2x9 2x7.7 2x10 2x18 2x11 1.0 50/75 100 6SL3120-2TE21-0AA3 6SL3121-2TE21-0AA3
2x9.7 2x8.2 2x18 2x15.3 2x24 2x36 2x22 1.0 50/75 100 6SL3120-2TE21-8AA3 6SL3121-2TE21-8AA3
3.1.4 電機模塊的尺寸 mm (寬 x 高 x 深 )
輸出電尺寸 尺寸 類型 流 I 說明e(A) (內部風冷) (外部風冷)
3
5 1. 外部風冷的尺寸 226/66.5 表示前部
50x380x270 50x380x226/66.5 分即在柜內部分為 226mm，后面部
9 分即在柜體外面為 66.5mm。
18
2. 對于小于等于 30A 的電機模塊，如
單軸 30 100x380x270 100x380x226/66.5 果用戶提供電纜 ，則需訂端子型連
模塊 45 接 器 : 6SL3162-2MA00-0AA0 ；
150x380x270 150x380x226/71 如果用 Siemens 標準電纜，已帶有60
標準插頭，則不需再訂連接器。
85 200x380x270 200x380x226/92
132
200
2x3
2x5
2x9
2x1
8
¾
?
¾
?
¾
?
¾
?
¾
??
? 300x380x270 300x380x226/82
50x380x270 50x380x226/66.5 3. 大于 30A
的電機模塊， 已集成了接 線端子。
100x380x270
100x380x226/66.5 注意：1) **最大電
纜長度，前面數字為屏蔽線，后面為非
屏蔽。如 50/75: 50m 為屏蔽；75m 為
非屏蔽線。
2) 不同功率的電機模塊所對應的固
定電纜屏蔽層的套件：
45A ， 60A 內部風冷：
6SL3162-1AF00-0AA1 45A，60A 外
部風冷：6SL3162-1AF00-0BA0 85A
內部風冷：6SL3162-1AH01-0AA0 85A
外部風冷： 6SL3162-1AH01-0BA0
132A，200A：6SL3162-1AH00-0AA0
3) 當

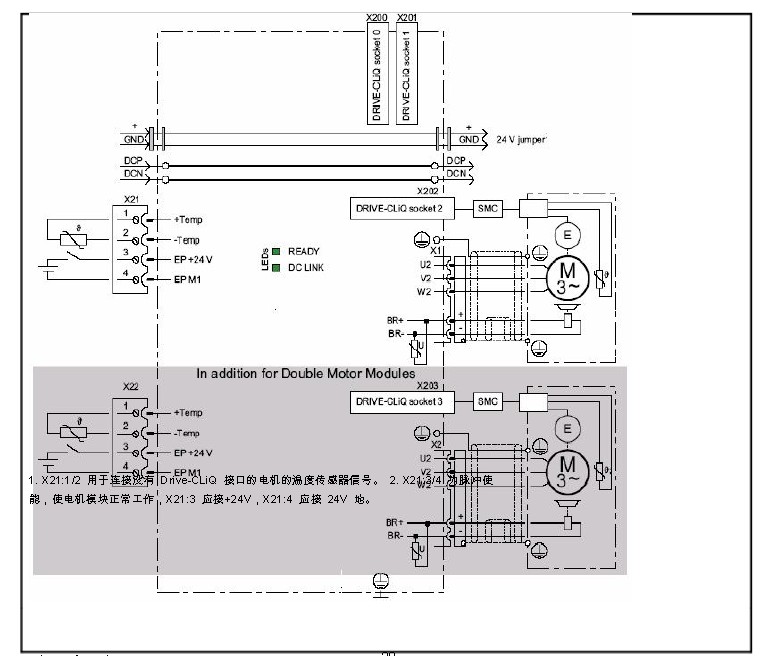

書本型電機模塊接線圖
