SINAMICS G120/G120D變頻器中具有脈沖輸入接口，通過檢測脈沖頻率來監控電機速度，也可以用作電機的速度設定值。變頻器可以處理最高頻率為32kHz的脈沖序列。適用于汽車加工產線、機床加工設定速度值，運行傳動裝置或起重機上的齒輪箱監控、風機或輸送帶上的旋轉監控和堵轉保護等。



1.2 支持產品及硬件接口

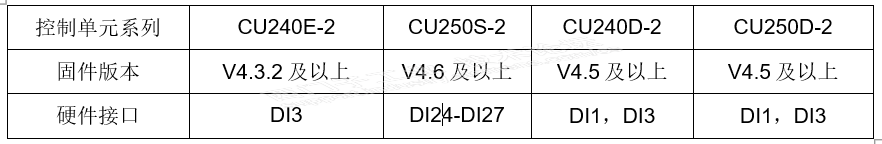

 <表1-1 產品說明>



 1.3 參數說明

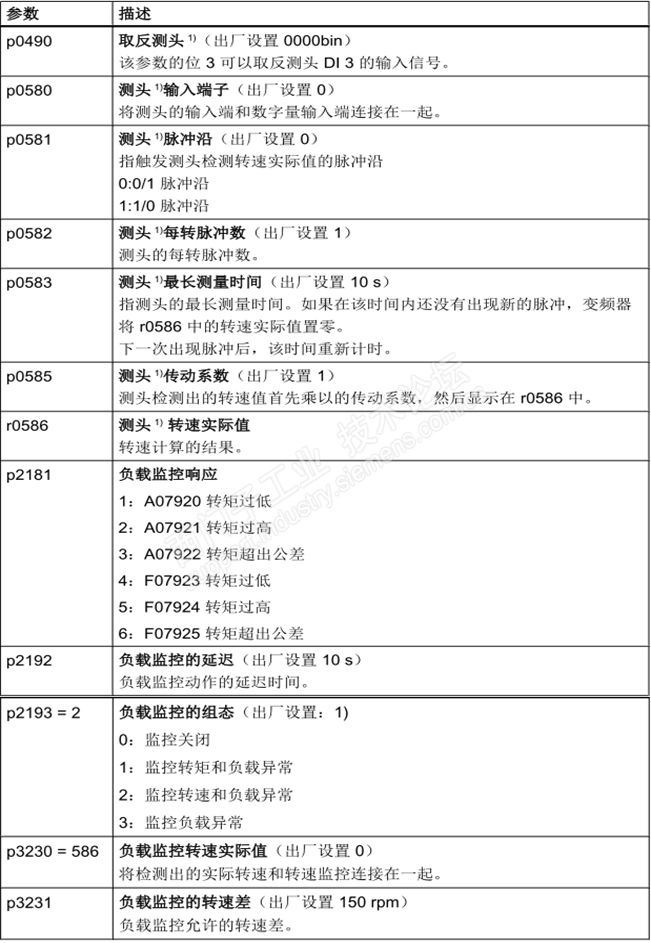

<表1-2 參數說明>



  1.4應用說明



1.4.1脈沖序列輸入作為設定值源

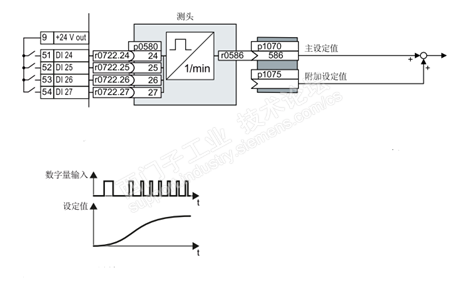

 <圖1-1 脈沖序列作為速度設定值>







控制單元CU250S-2，使用輸入脈沖頻率作為電機轉速設定值源。假設輸入15kHz脈沖序列對應電機速度設定值1500rpm，則每轉的脈沖數為10。DI24作為輸入端。



相應參數設置如下：











<表1-3 參數設置>







1.4.2脈沖序列輸入作為速度監控

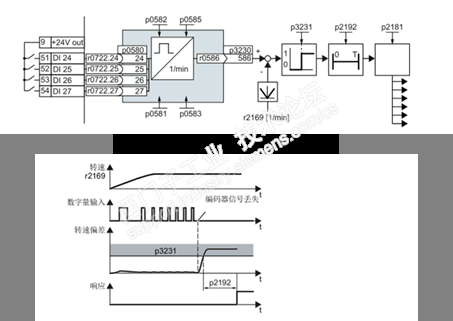

  <圖1-2 脈沖序列作為速度反饋>



    控制單元CU250S-2，使用輸入脈沖頻率作為電機轉速反饋源。變頻器拖動電機，傳動軸安裝傳感器用于監控負載轉速，假設傳動軸轉動1圈輸出3個脈沖，電機軸與傳動軸的傳動比為10:1，當電機實際速度與檢測值相差超過200rpm時變頻器輸出報警信息A07922。DI24做為輸入端。



    相應參數設置如下：

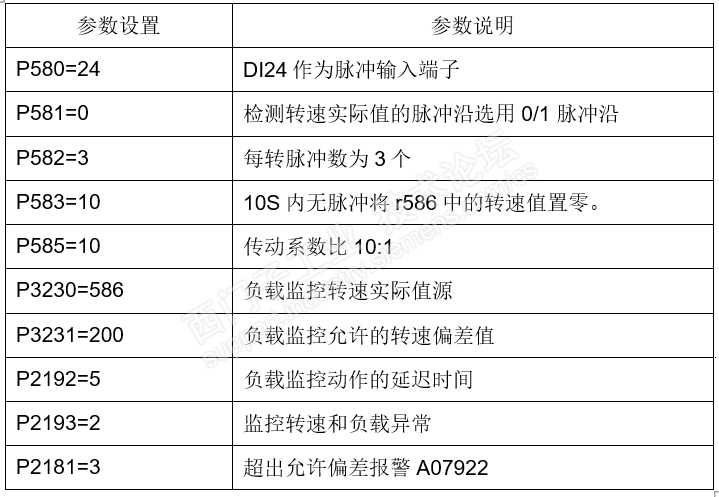

<表1-4 參數設置>



注意：



1、變頻器通過檢測輸入脈沖的頻率并計算作為速度反饋或速度設定值，但無法實現位置控制。



2、修改P580過程中，如果變頻器報F1044故障，需要將參數P971=1，然后斷電重新上電復位故障。
