西門子S7-1200與西門子變頻器G120的USS通訊是如何做？
信息來源： 發布時間：2019-05-05 09:17:11 點擊次數：0
西門子S7-1200是一款緊湊型、模塊化的PLC，可完成簡單邏輯控制、高級邏輯控制、HMI 和網絡通信等任務
USS通信協議是西門子常用協議的一種，我們可以基于西門子的通信模CB1241(RS485) 來進行與變頻器的通信。
USS通信協議是西門子常用協議的一種，我們可以基于西門子的通信模CB1241(RS485) 來進行與變頻器的通信。
硬件配置：西門子1200CPU1214CDC/DC/DC
西門子通信模塊CB1241
西門子變頻器G120 控制單元CU240S DP-F

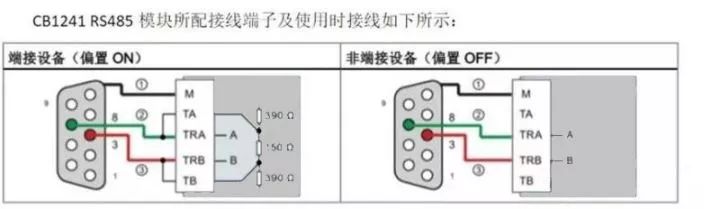

模塊通信端子接線圖：
以下為基于TIA的設定方法：

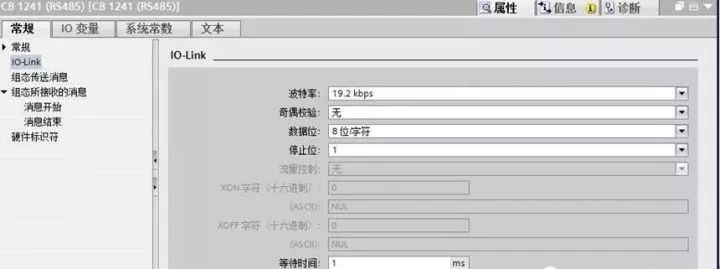

第一步：設置CB1241的通訊格式要和變頻器對應

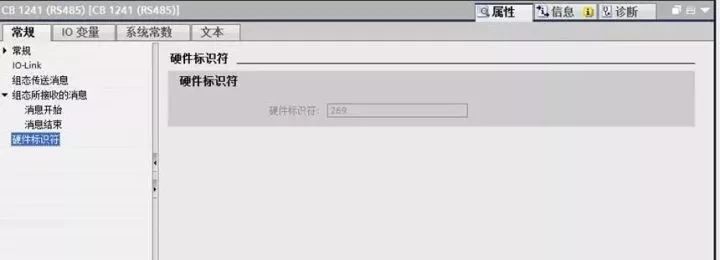

第二步：記住CB1241的硬件地址

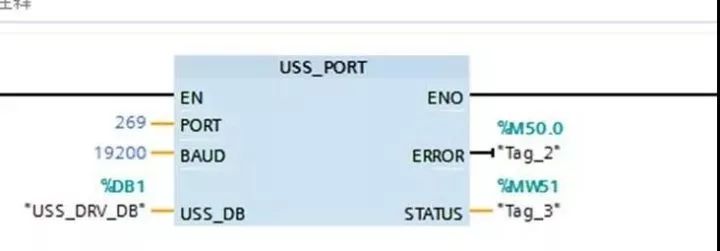

第三步：在循環中斷OB塊中調用初始化USS通訊
PORT:對應硬件地址
BAUD：通訊波特率與CB1241和變頻器相同
USS_DB:和驅動器分配的DB塊相同

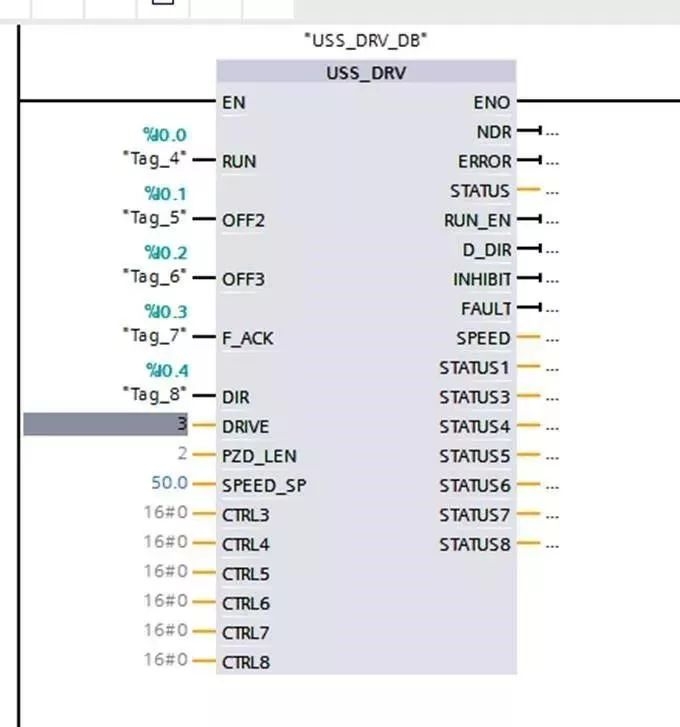

第四步：通過PZD過程數據寫入控制字和轉速設定
變頻器端需要設定的參數
