西門子G120變頻器動態優化簡介
1 G120(cu2x0x-2)動態優化
1.1 概述
無論在帶編碼器矢量控制(VC)和無編碼器矢量控制(SLVC)下，動態優化都是保證控制精度和高動態響應的前提。只有在矢量控制模式(P1300≥20)下，才需要對電機進行動態優化。動態優化包括兩種模式：旋轉測量(包含飽和曲線測量、轉動慣量測量和速度控制器優化)和速度控制器優化(包含轉動慣量測量和速度控制器優化)。
動態識別必須在以下條件下才能完成：
1. 接線正確，并且變頻器和電機沒有絕緣故障;
2. 電機的銘牌參數準確的輸入到變頻器中;
3. 電機在空載狀態下;
4. 電機可以自由旋轉;
5. 靜態識別已經完成。
1.2 相關參數
當執行過旋轉測量以后，不必再執行速度控制器優化。速度控制器優化已經包含在旋轉測量中。如果選擇P1300≥20，并且沒有完成靜態識別，變頻器會報出A07994，提示電機靜態識別未完成。

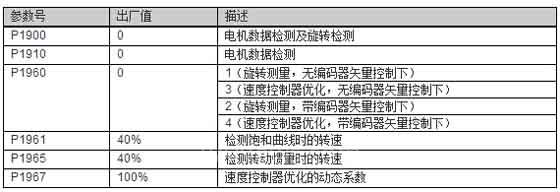

表 STYLEREF 1 \s 1? SEQ 表 \* ARABIC \s 1 1動態優化的參數設置
注意：在動態優化過程中，電機會頻繁的加速和減速，可以通過設置P1961和P1965限制優化過程中電機的最高轉速;
G120(cu2x0x-2x)變頻器執行動態優化過程中，表1-2中的這些參數會被自動測量和設置，以幫助變頻器提高控制精度和動態響應。其中，轉速控制器適配的說明和使用請參看《G120(CU2x0x-2)轉速控制器適配》文檔。

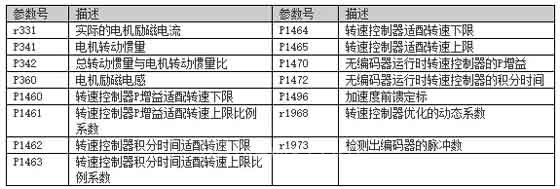

表 STYLEREF 1 \s 1? SEQ 表 \* ARABIC \s 1 2動態優化測量的參數
1.3 動態優化操作步驟
無編碼器矢量控制動態優化操作步驟
當完成變頻器的快速調試以后，進行如下設置：
1、設置P1900=1，P1910=1，P1960=1;
2、此時屏幕上出現報警代碼A07991和A07980，提示靜態識別和動態優化已經激活;
3、啟動變頻器，靜態識別開始，電機發出蜂鳴聲;
4、靜態識別結束后，報警代碼A07991消失，蜂鳴聲消失，變頻器自動停機;
5、再一次啟動變頻器，動態優化開始，電機開始旋轉;
6、動態優化結束后，報警代碼A07980消失，變頻器自動停機;
7、將P0971=1，執行Copy RAM to ROM.
帶編碼器矢量控制動態優化操作步驟
當完成變頻器的快速調試以后，進行如下設置：
1、設置P1900=1，P1910=1，P1960=2;
2、此時屏幕上出現報警代碼A07991和A07980，提示靜態識別和動態優化已經激活;
3、啟動變頻器，靜態識別開始，電機發出蜂鳴聲;
4、靜態識別結束后，報警代碼A07991消失，蜂鳴聲消失，變頻器自動停機;
5、再一次啟動變頻器，動態優化開始，電機開始旋轉;
6、動態優化結束后，報警代碼A07980消失，變頻器自動停機;
7、將P0971=1，執行Copy RAM to ROM.
